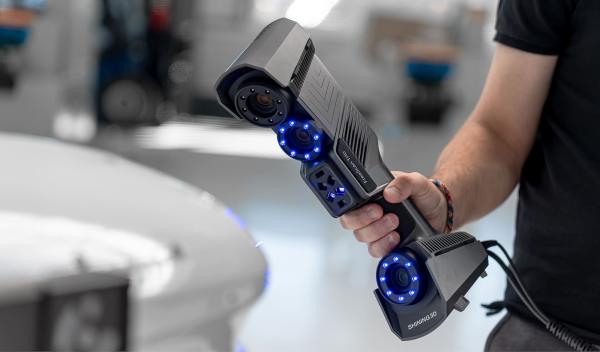

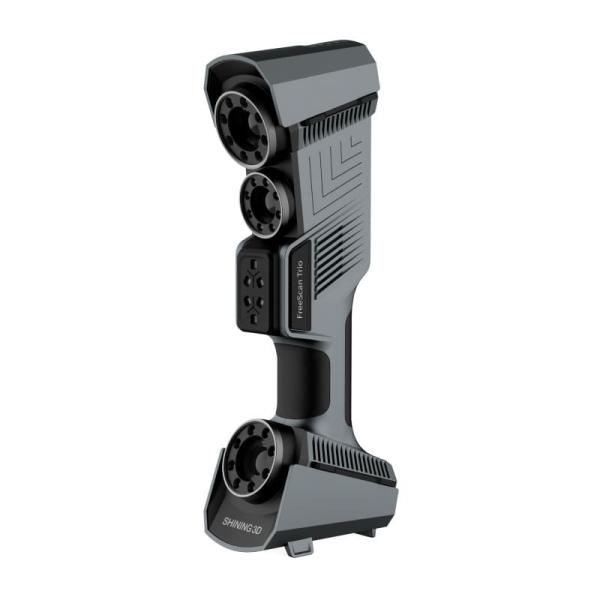

SHINING 3D FreeScan Trio är en professionell handhållen 3D-skanner utvecklad för industriell kvalitetskontroll, reverse engineering, produktutveckling och avancerad dimensionskontroll. Som världens första laserbaserade 3D-skanner med ett särskilt markerfritt skanningsläge kombinerar den hög mäthastighet, metrologisk precision och ett betydligt effektivare arbetsflöde. Med 98 blå laserlinjer, tre industriella 5 MP-kameror och SHINING 3D:s patenterade fotogrammetriteknik kan FreeScan Trio digitalisera både mindre komponenter och stora industridetaljer med hög detaljrikedom och tillförlitlig global noggrannhet.
Det markerfria skanningsläget använder intelligent självpositionering för att följa objektets geometri utan att referensmarkörer behöver appliceras på ytan. Detta minskar förberedelsetiden och gör det möjligt att snabbt komma i gång med skanningen, vilket är särskilt värdefullt vid återkommande inspektioner, arbete ute i produktionen eller mätning av objekt där traditionell uppmärkning är tidskrävande. Med en skanningshastighet på upp till 3 010 000 punkter per sekund och ett synfält på upp till 650 × 580 mm registreras stora ytor effektivt samtidigt som skannern behåller en hög detaljnivå.

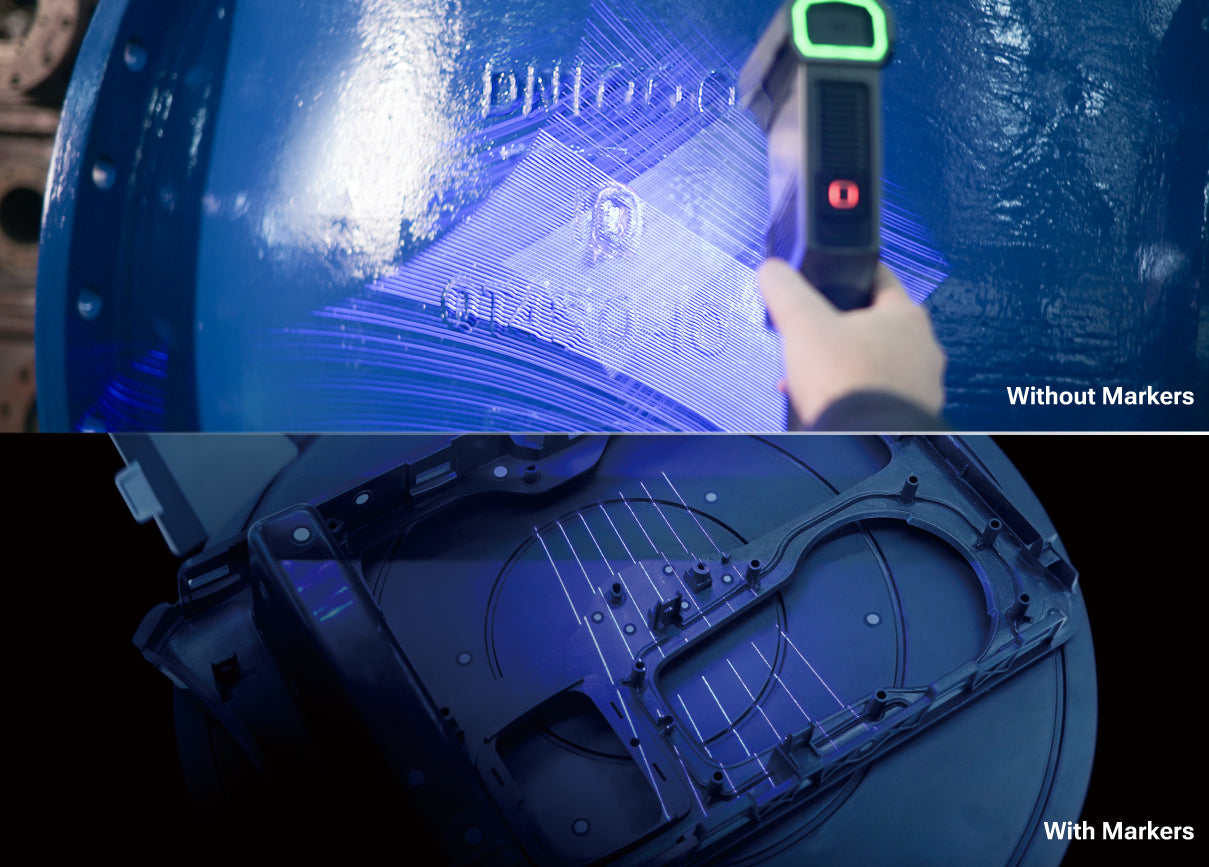

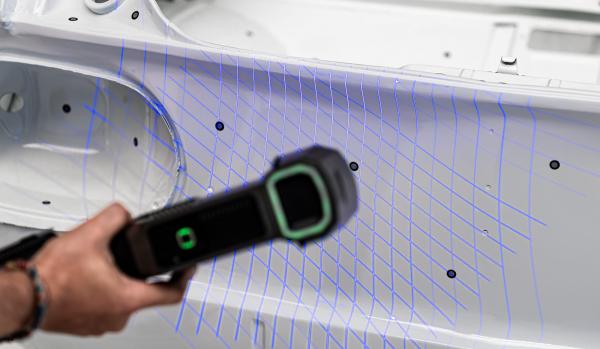

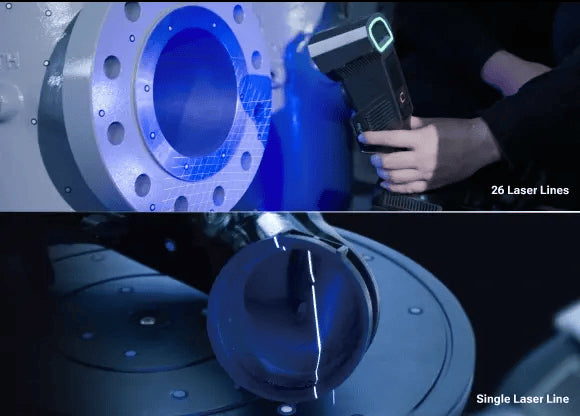

FreeScan Trio erbjuder fyra skanningslägen som gör det möjligt att anpassa datainsamlingen efter objektets storlek, geometri och krav på detaljrikedom. Det markerfria läget med 98 laserlinjer är utvecklat för snabb skanning utan markörer. Höghastighetsläget med 26 laserlinjer används för effektiv registrering av större ytor med referensmarkörer, medan detaljläget med 7 parallella laserlinjer fångar mindre geometrier med hög upplösning. För djupa hål, fickor, spår och svåråtkomliga områden kan operatören använda antingen 26 laserlinjer eller en enskild laserlinje.
Skannern levererar en noggrannhet på upp till 0,02 mm, vilket gör den lämplig för professionell mätning av komponenter där avvikelser, passform och dimensionsstabilitet behöver verifieras. Punktavståndet kan justeras mellan 0,01 och 3 mm, så att användaren kan balansera detaljnivå, datamängd och skanningstid efter det aktuella projektet. Detta ger ett flexibelt arbetsflöde för allt från snabb dokumentation till högupplösta underlag för CAD-rekonstruktion och avvikelseanalys.

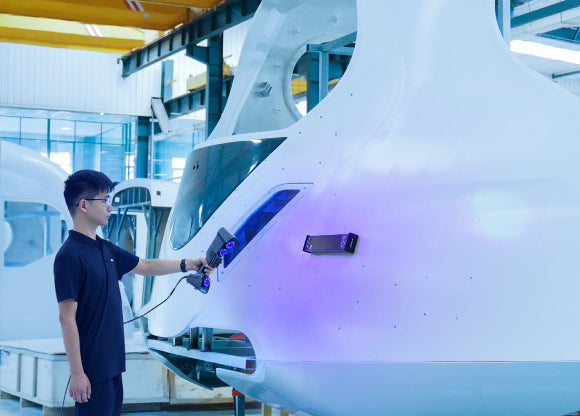

Vid skanning av större objekt används den inbyggda binokulära fotogrammetrin för att optimera markörernas globala position och bibehålla hög noggrannhet över längre avstånd. Till skillnad från traditionella fotogrammetrisystem kräver lösningen inga kodade targets, vilket minskar riggningstiden samtidigt som den volymetriska noggrannheten kan förbättras till 0,02 mm + 0,015 mm/m. Det gör FreeScan Trio särskilt lämplig för större verktyg, karossdelar, gjutna komponenter, maskindelar och andra objekt där både lokal detaljprecision och global måttnoggrannhet är viktig.
FreeScan-programvaran visar meshdata i realtid under skanningen, vilket gör det lättare att upptäcka områden där mer data behöver samlas in innan arbetet avslutas. Visualisering av datakvalitet och skanningsavstånd hjälper operatören att hålla rätt arbetsavstånd och säkerställa ett jämnt resultat över hela objektet. AI-baserad funktionsigenkänning förenklar registreringen av bland annat runda hål, rektangulära öppningar och spår, medan anpassningsbara skanningsmallar gör det möjligt att spara inställningar för återkommande mätuppgifter.

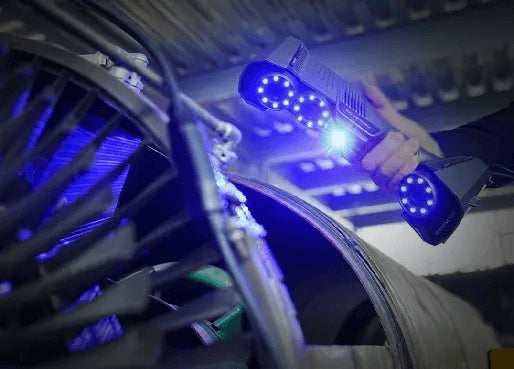

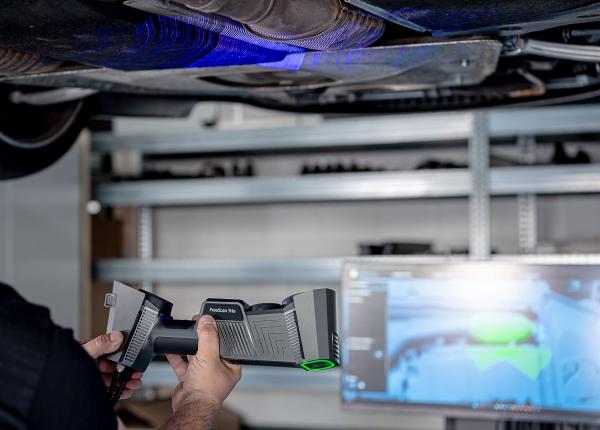

Med en vikt på endast 985 gram är FreeScan Trio smidig att använda även under längre arbetspass. Den handhållna konstruktionen gör det möjligt att mäta direkt på verkstadsgolvet, ute hos kund eller i ett mätlaboratorium utan att objektet behöver transporteras till en fast mätstation. Skannern lämpar sig därför väl för företag inom fordonsindustri, verkstadsindustri, gjuteri, form- och verktygstillverkning, energi, flyg och avancerad produktutveckling.

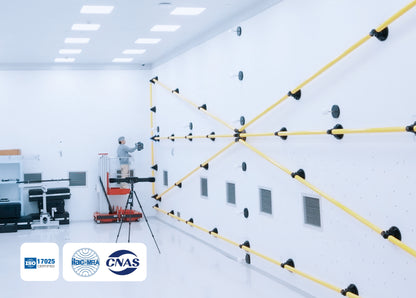

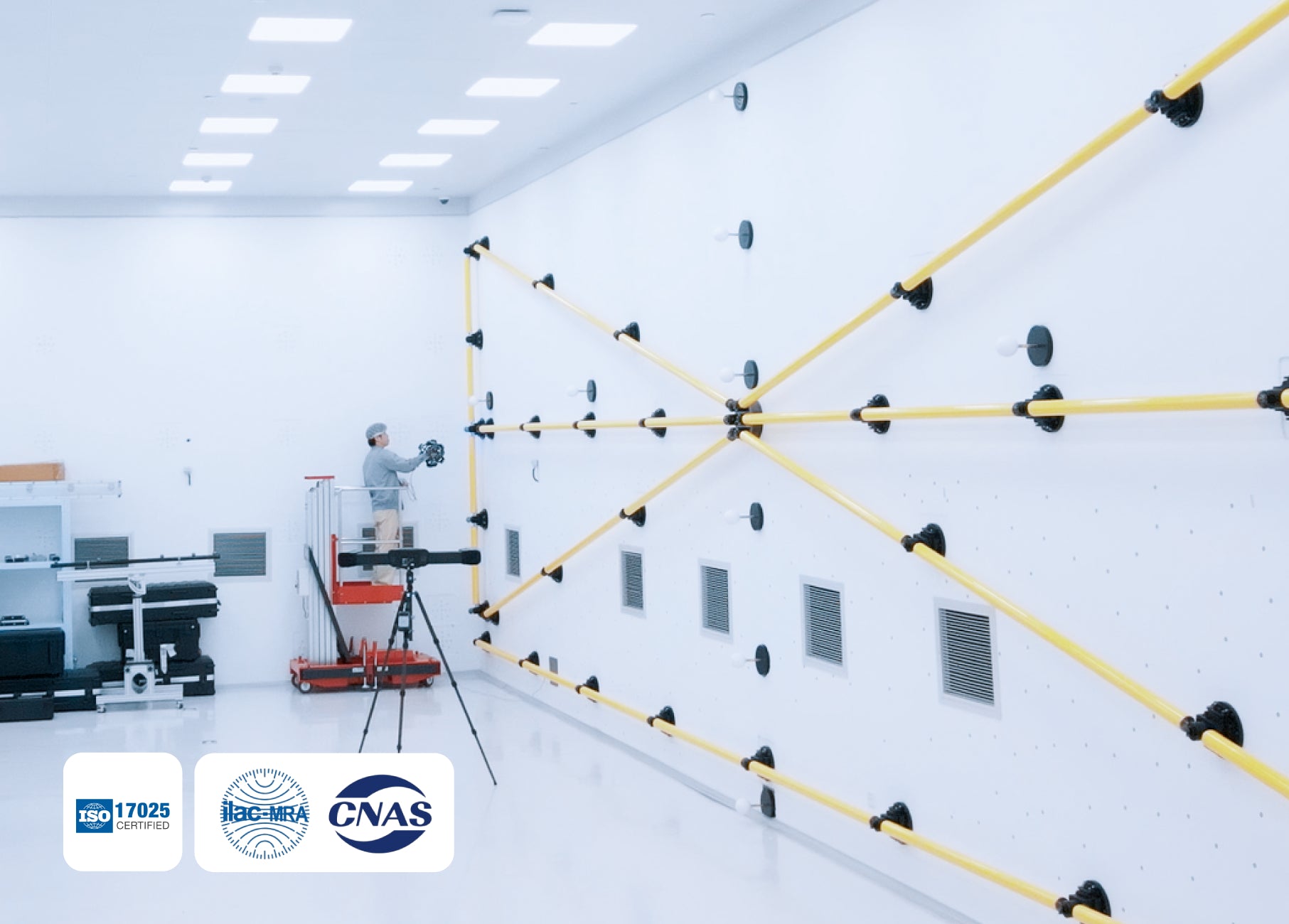

Mätprestandan är verifierad enligt VDI/VDE 2634 Part 3 och ISO 10360 i ett ISO/IEC 17025-ackrediterat noggrannhetslaboratorium. Det ger ett professionellt och spårbart mätsystem som kan integreras i etablerade kvalitetsprocesser och användas för tillförlitlig kontroll av komponenter, verktyg och färdiga produkter.
