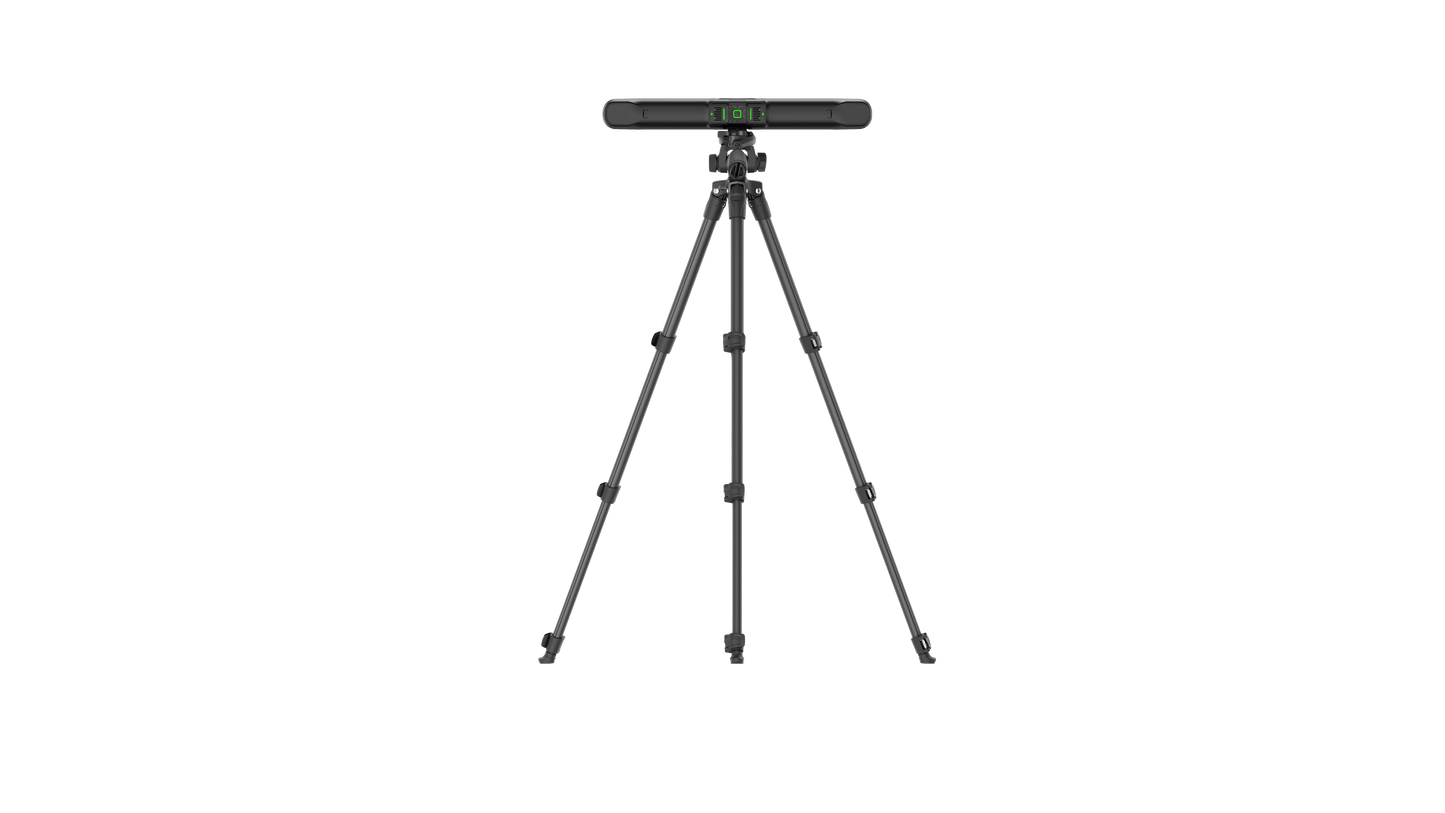

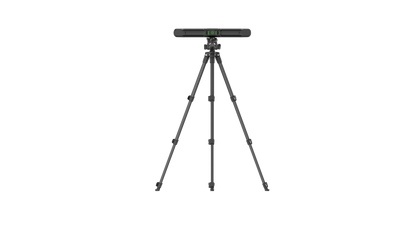

SHINING 3D EinScan Trak

SHINING 3D EinScan Trak

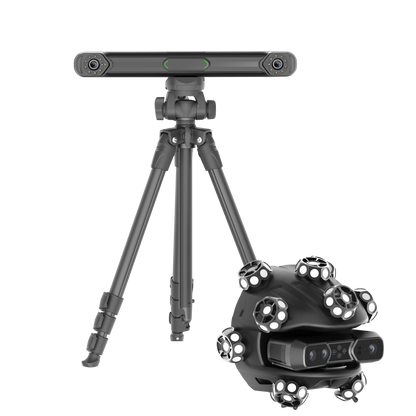

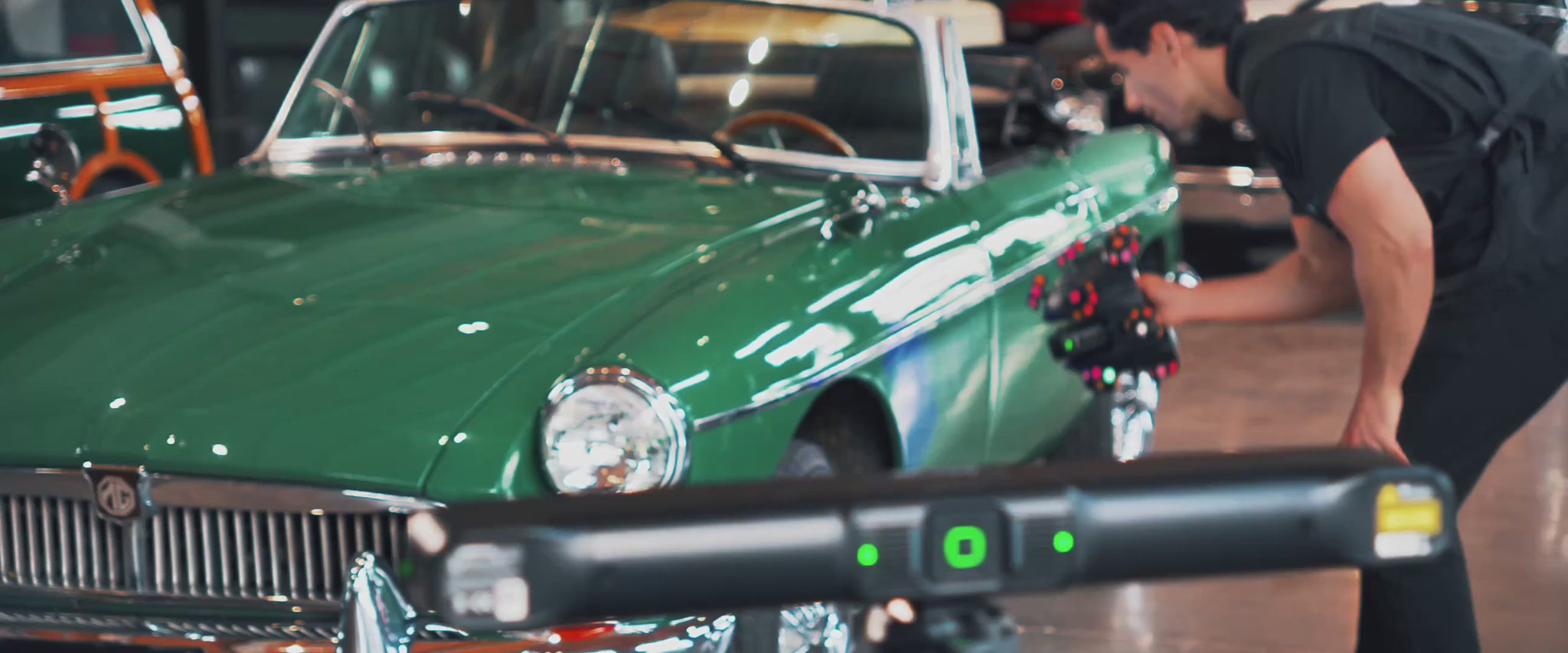

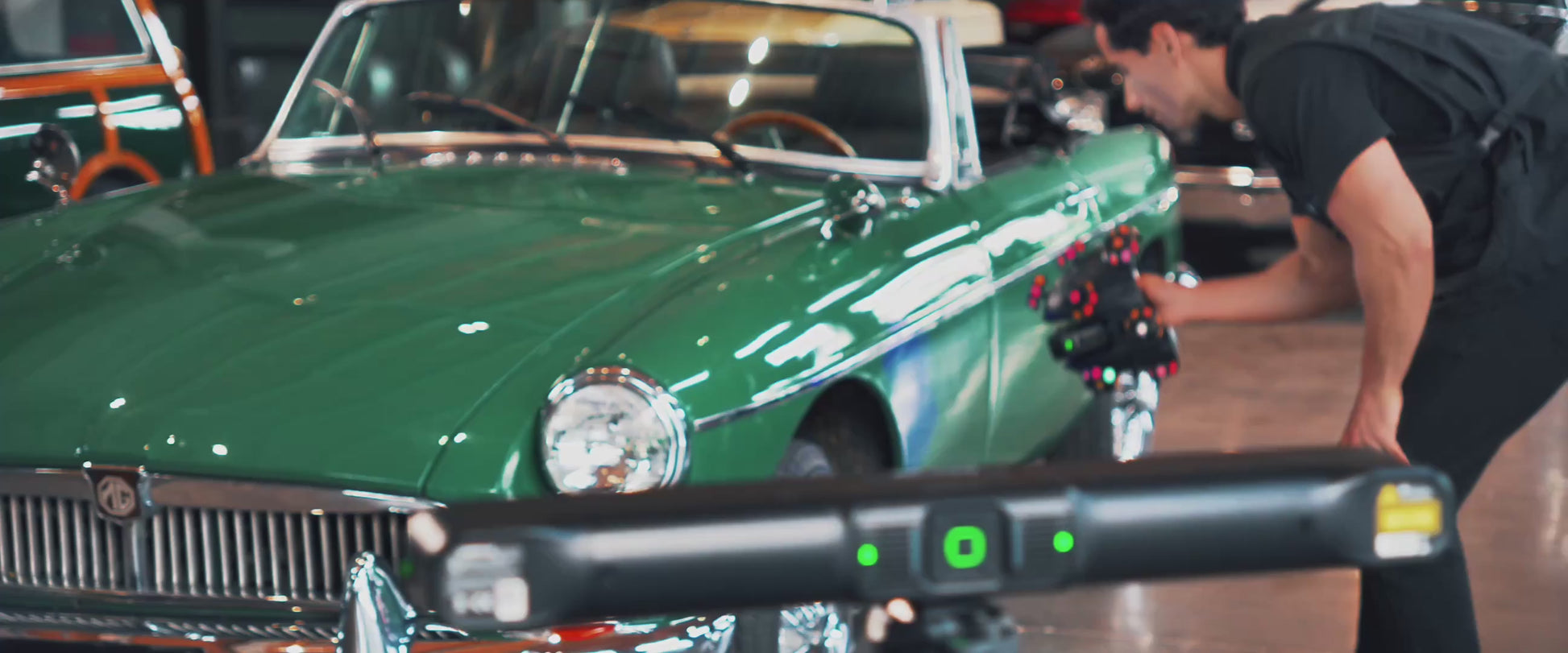

SHINING 3D EinScan Trak är ett professionellt, trådlöst 3D-skanningssystem utvecklat för effektiv digitalisering av fordon, maskiner, större komponenter och komplexa industriprodukter. Kombinationen av markörfri tracking, en trackingvolym på 15 m³ och ett arbetsavstånd på upp till 4 meter gör det möjligt att arbeta fritt runt stora objekt utan omfattande förberedelser.

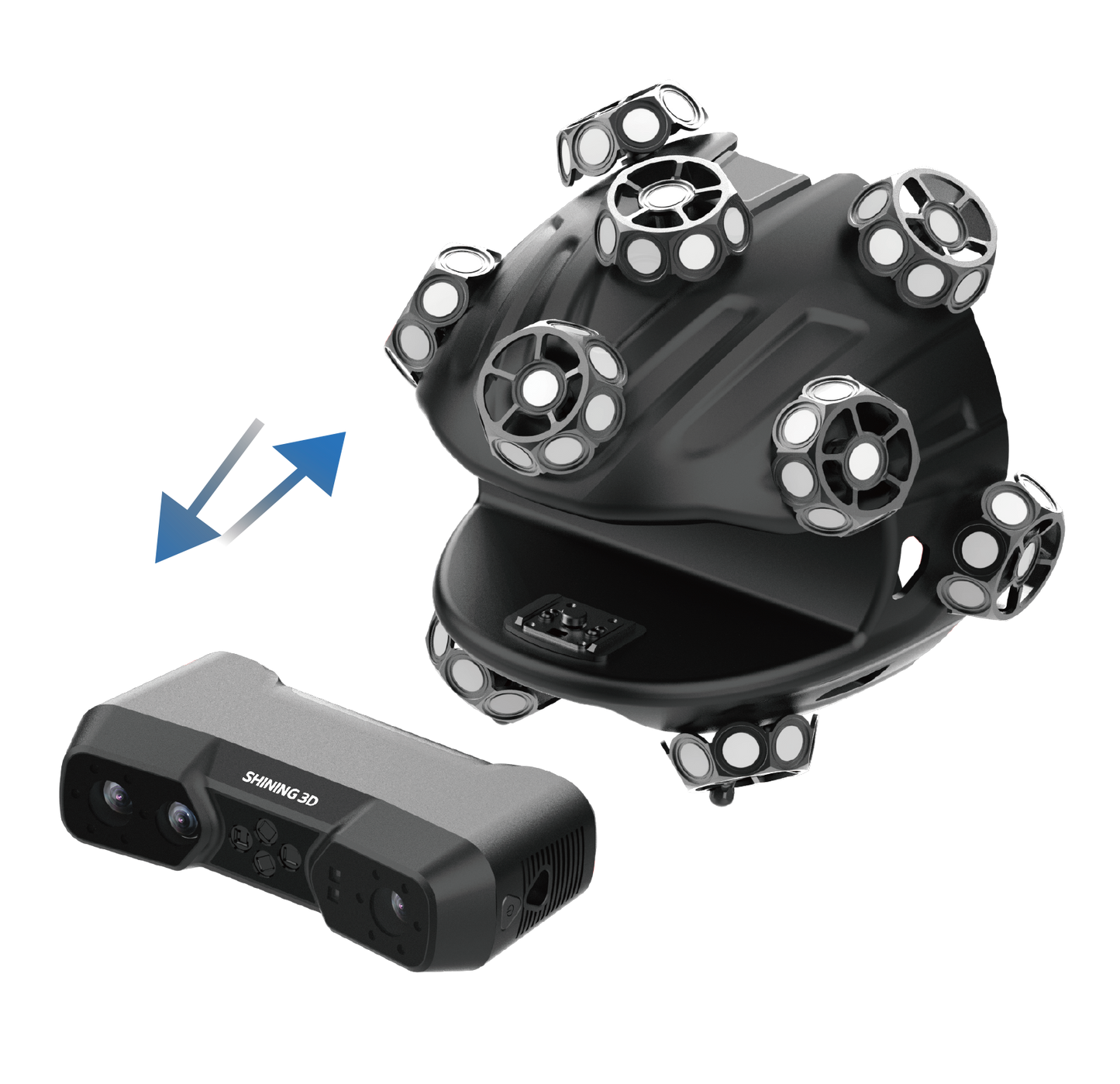

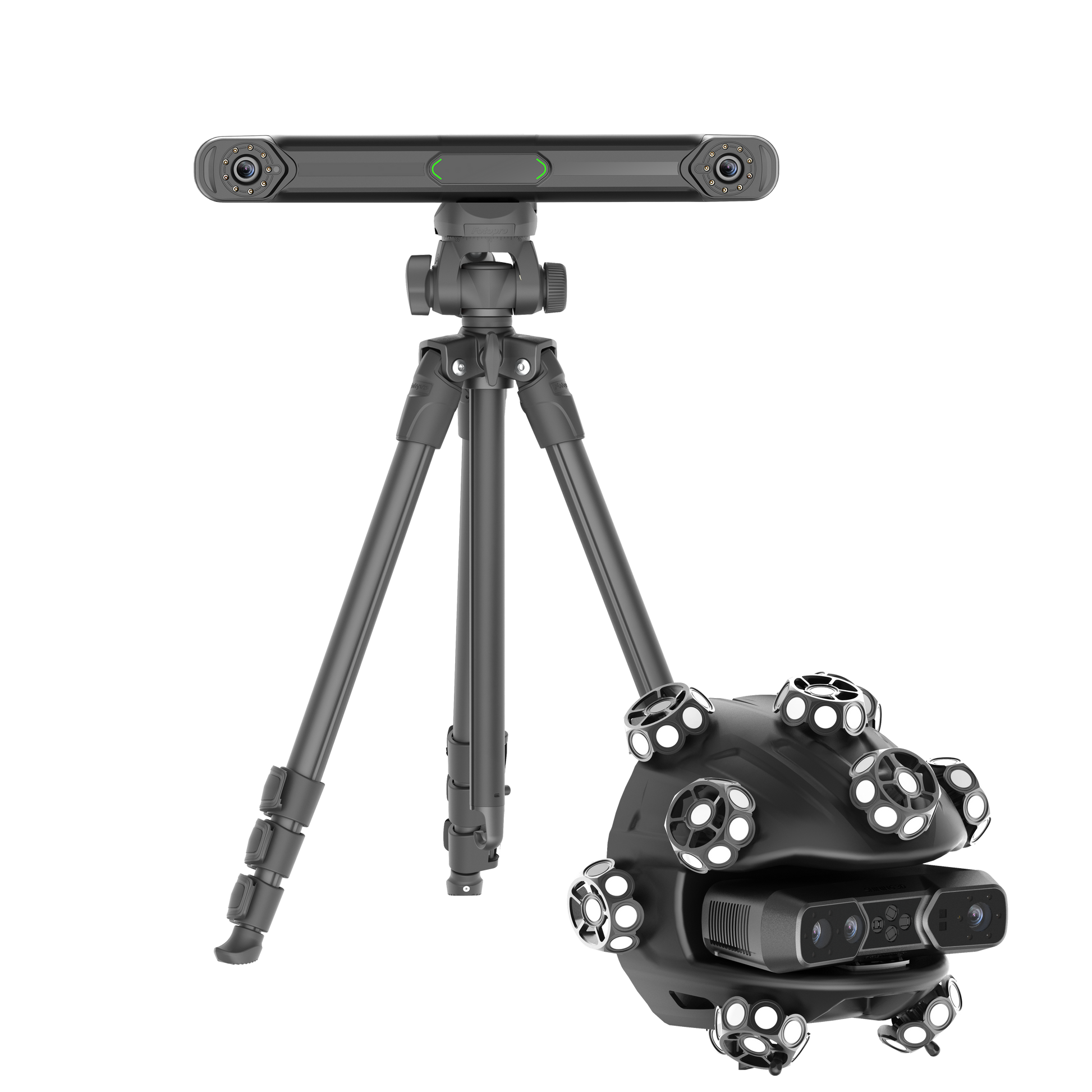

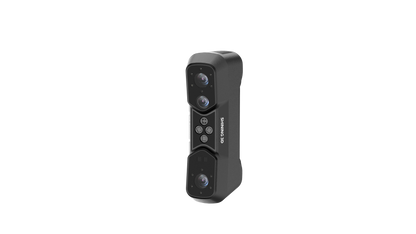

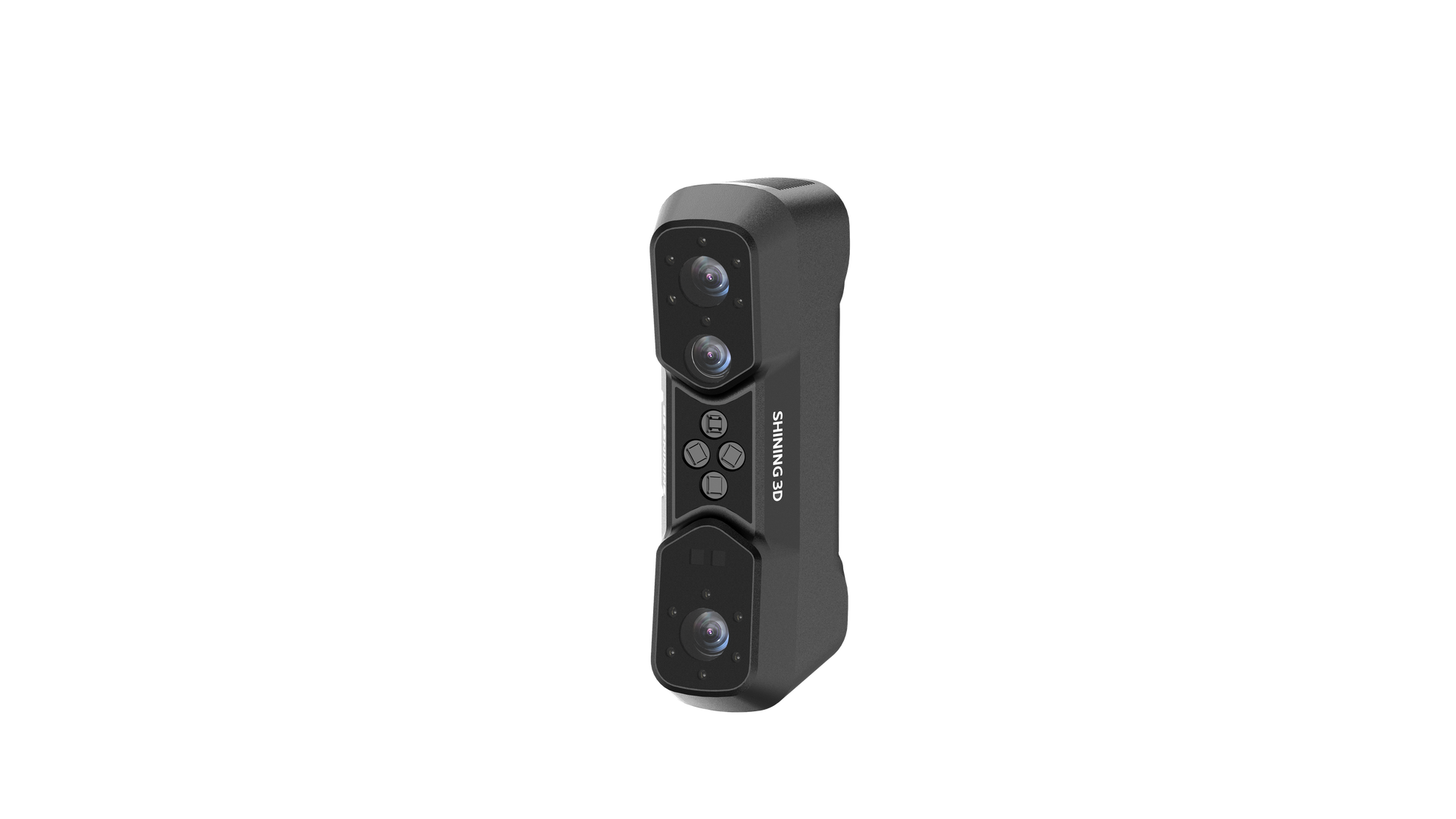

Systemet kombinerar Tracking Mode och Handheld Scanner Mode i samma lösning. För stora ytor används scannern tillsammans med trackern, medan den löstagbara handhållna enheten ger bättre åtkomst till mindre detaljer, djupa håligheter och svåråtkomliga områden. Data från båda arbetslägena, olika laserlägen och flera upplösningar kan kombineras i samma projekt för en komplett 3D-modell.

EinScan Trak registrerar upp till 2 630 000 punkter per sekund och erbjuder en flexibel upplösning från 0,05 till 10 mm. De tre laserlägena – 19+19 korsande laserlinjer, sju parallella laserlinjer och en enkel laserlinje – gör systemet anpassningsbart för både snabb scanning av stora ytor och noggrann registrering av skarpa kanter, fina detaljer och försänkningar. Den integrerade 5 MP-texturkameran fångar dessutom färg och visuella ytdetaljer.

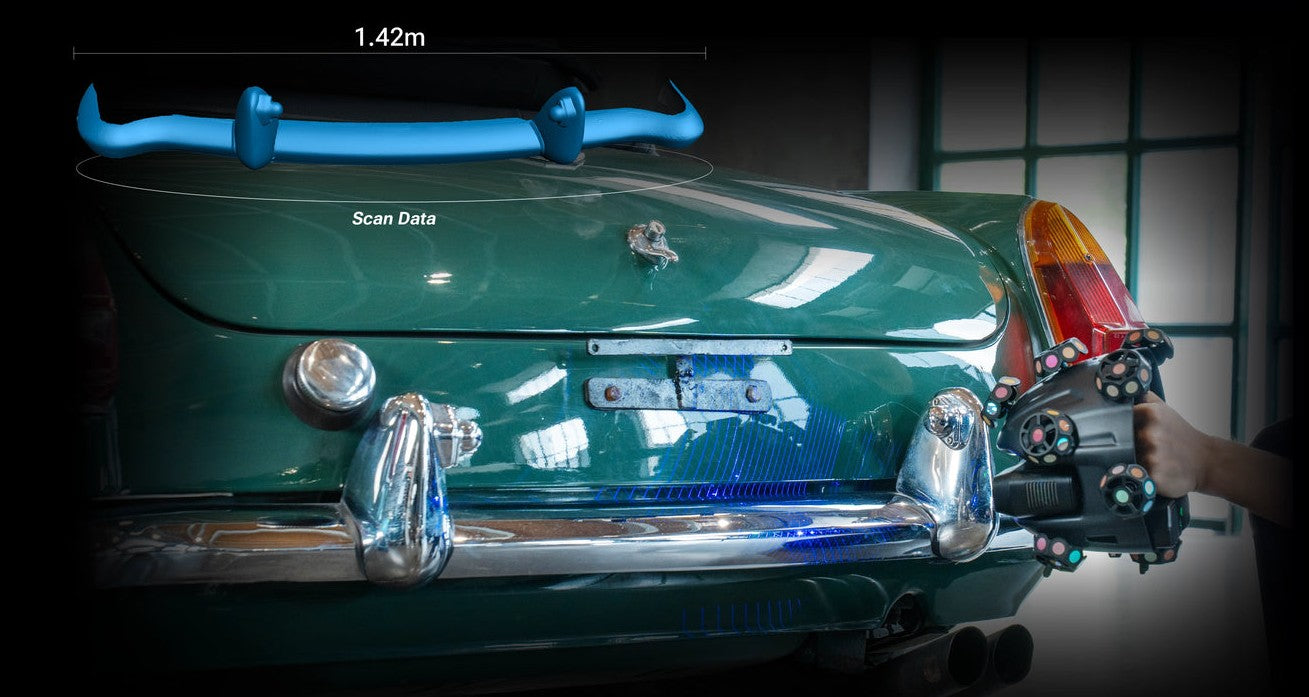

Med Wi-Fi 6, utbytbara batterier och upp till 5,5 timmars batteritid är systemet konstruerat för mobilt arbete både inomhus och utomhus. EinScan Trak passar särskilt bra för reverse engineering, fordonsmodifiering, restaurering, produktutveckling, industriell design och teknisk dokumentation. Vid köp ingår även en ettårig licens för EXMeasure, med funktioner för dimensionsmätning, GD&T-inspektion, färgkartsjämförelse och rapportering.

96 295 SEK
96 295 SEK
Rea Slutsåld
Inklusive moms Frakt beräknas i kassan.

Slut i lager

Teknisk specifikation

Teknisk specifikation
​Artikelnummer: 35206
Variations-ID: 21772
EAN: 6942799000547
Tillverkarens ArtNr: S1.31.25.1.2010

​Produktinformation
​Varumärke: SHINING 3D
Modell: EinScan Trak
Produkttyp: Trådlöst professionellt 3D-skanningssystem
Arbetslägen: Tracking Mode och Handheld Scanner Mode
Scanningsteknik: Laser
Tracking: Markörfri tracking via integrerade retroreflekterande targets
Laserlägen: 19+19 korsande laserlinjer, 7 parallella laserlinjer och enkel laserlinje
Upplösning: 0,05–10 mm
Volymetrisk noggrannhet: Upp till 0,1 mm
Scanningshastighet: Upp till 2 630 000 punkter/s
Trackingvolym: 15 m³
Trackingavstånd: 800–4000 mm
Arbetsavstånd, handhållen scanner: 100–500 mm
Maximalt synfält, Tracking Mode: 4796 × 4174 mm vid 4000 mm
Maximalt synfält, Handheld Scanner Mode: 547 × 463 mm vid 500 mm
Tracker-kameror: 2 × 5 MP
Scannerkameror: 2 × 2 MP djupkameror och 1 × 5 MP texturkamera
Texturfångst: 5 MP färgtextur
Utdataformat: STL, OBJ, PLY, 3MF och ASC
Anslutningar: USB Type-C, LAN och Wi-Fi 6
Omgivningsljus: Upp till 110 000 lux
Driftstemperatur: −10 till 40 °C
Laserklass: Klass 2
Kapslingsklass: IP50
Certifieringar: CE, FCC, RoHS, WEEE, FDA och SRRC

​Batteri och mått
​Batteritid, tracker: Upp till 5,5 timmar
Batteritid, handhållen scanner: Upp till 3,5 timmar
Medföljande batterier: 4 st
Batterikapacitet: 5400 mAh per batteri
Batterimått: 82,1 × 28,3 × 26,4 mm
Batterivikt: 110 g

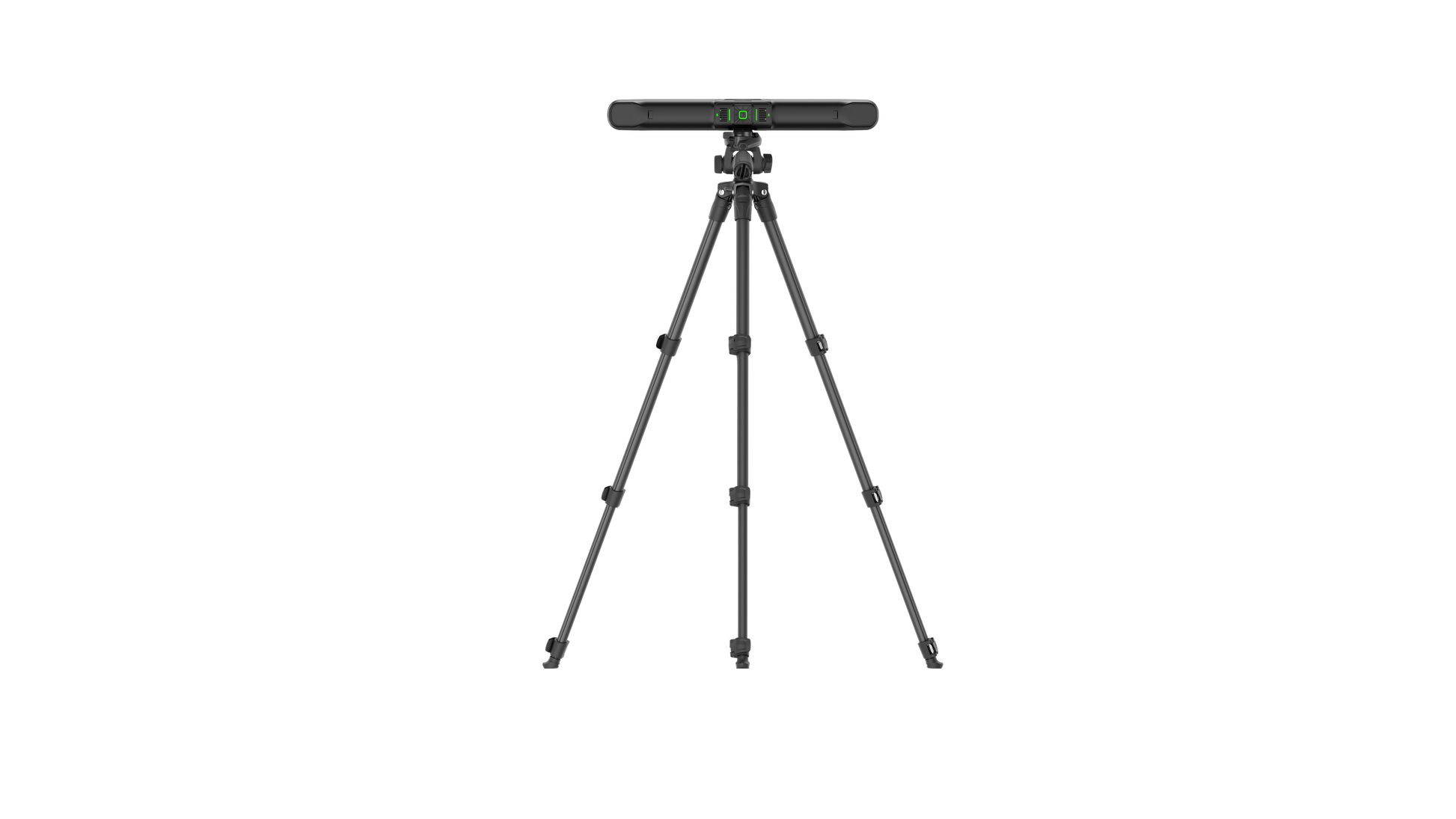

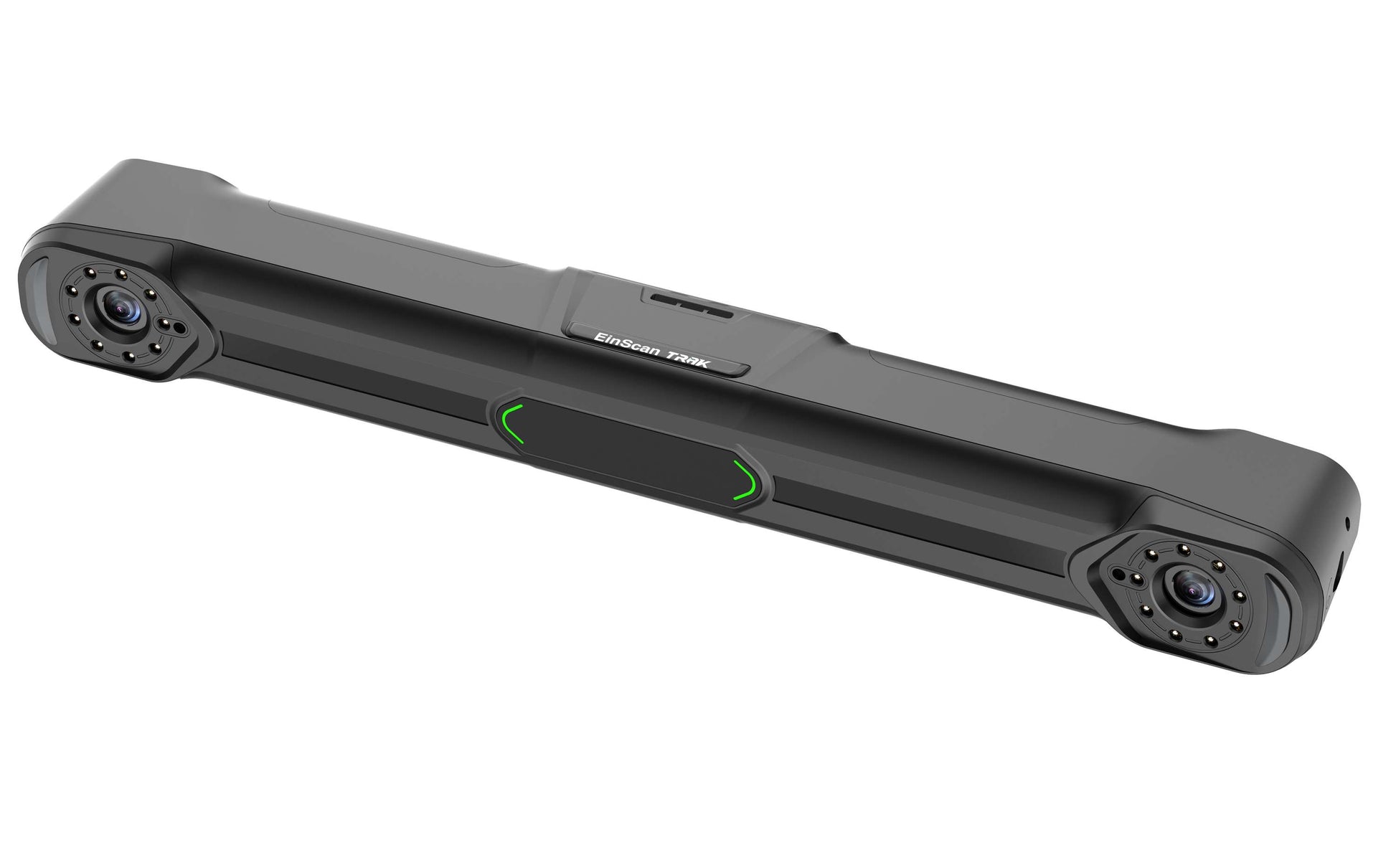

Tracker, mått: 462 × 68 × 54 mm
Tracker, vikt: 1,02 kg
Handhållen scanner, mått: 199 × 193 × 172 mm
Handhållen scanner, vikt: 0,48 kg

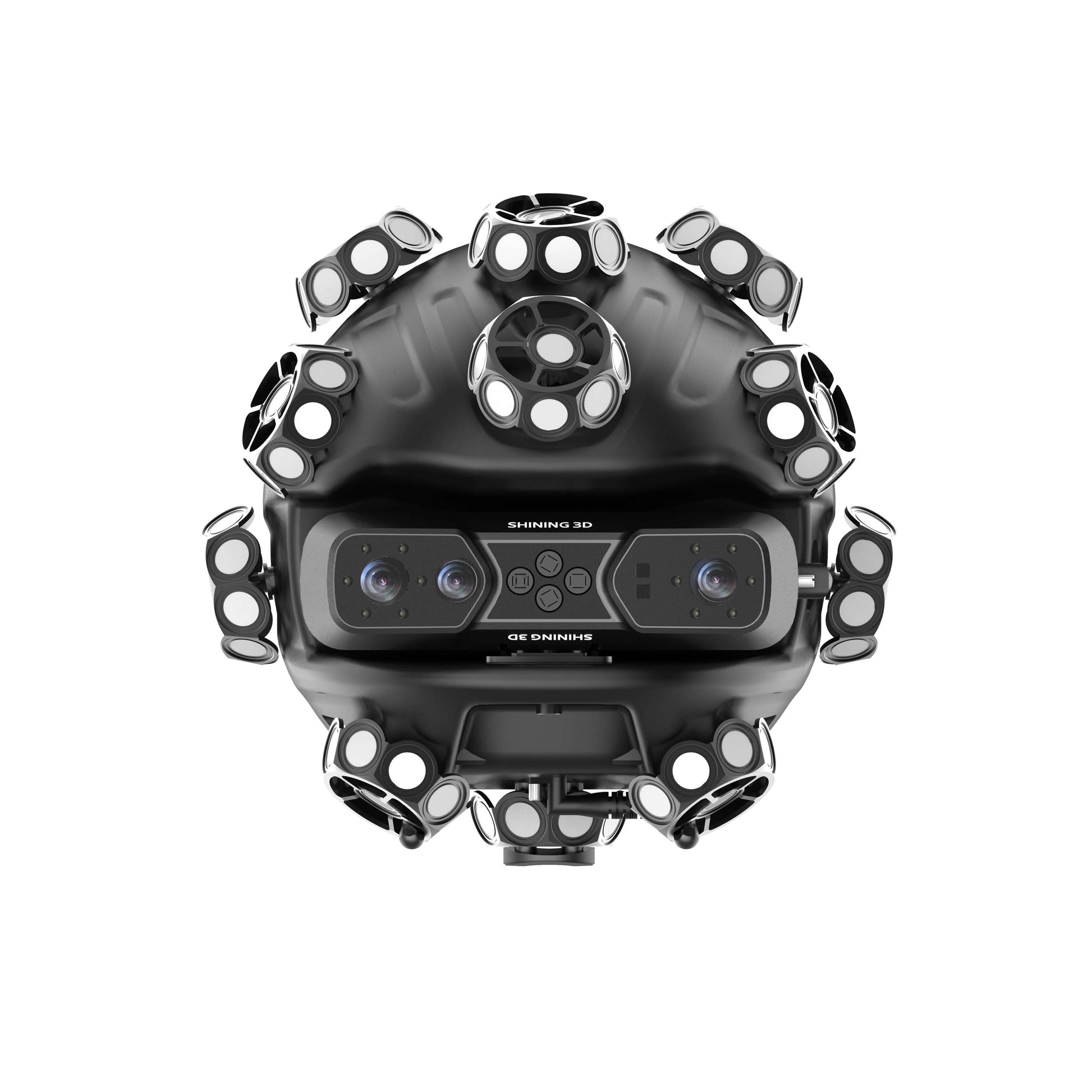

Sfärisk scanner, mått: 244 × 186 × 238 mm
Sfärisk scanner, vikt: 1,46 kg

​Programvara och systemkrav
​Scanningprogramvara: EXScan Trak
Medföljande licens: EXMeasure i 1 år
Operativsystem: Windows 10 eller Windows 11, 64-bit
Grafikkort: NVIDIA GeForce RTX 3060 eller bättre
Grafikminne: Minst 6 GB VRAM
RAM: Minst 32 GB DDR5, dual-channel
Processor: Intel Core i7-13650HX eller AMD Ryzen 7 7735H eller bättre
Gränssnitt: USB 3.0 och LAN

​Tillverkare
​- SHINING 3D Tech Co., Ltd.
- No. 1398 Xiangbin Road, Wenyan, Xiaoshan
- 311258 Hangzhou, Zhejiang
- Kina
- sales@shining3d.com
- +86 571 8299 9050

​EU-ansvarig person
​- SHINING 3D Technology GmbH
- Breitwiesenstraße 28
- 70565 Stuttgart
- Tyskland
- sales@shining3d.com
- +49 711 2844 4089
