Revopoint Metrohub

Revopoint Metrohub är ett automatiserat 3D-mätsystem för verksamheter som behöver kombinera högprecisionsskanning med repeterbar robotautomation. Systemet bygger på Revopoint Trackit Optical Tracking 3D Scanner tillsammans med den sexaxliga kollaborativa roboten Vbot 9 och är utvecklat för bland annat industriell kvalitetskontroll, dimensionsmätning, reverse engineering och återkommande inspektionsflöden.

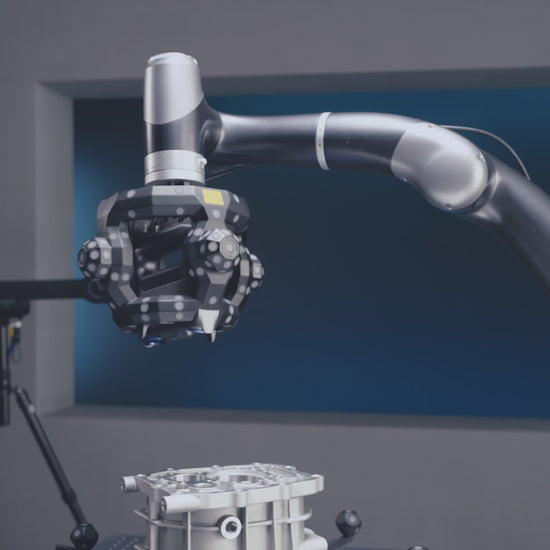

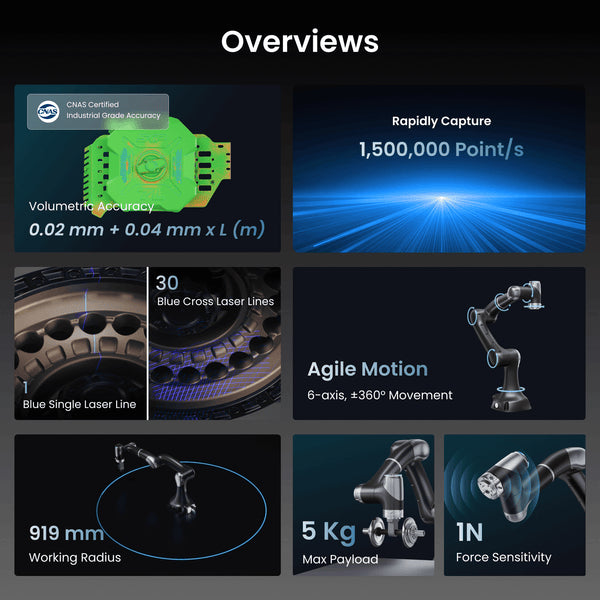

Trackit använder 30 blå korslaserlinjer samt en blå enkel laserlinje och kan samla in upp till 1 500 000 punkter per sekund. Den optiska spårningen innebär att markörer inte behöver appliceras direkt på arbetsstycket, vilket kan minska förberedelsetiden vid återkommande mätningar. Systemets angivna volymetriska noggrannhet är upp till 0,025 mm + 0,04 mm × L (m).

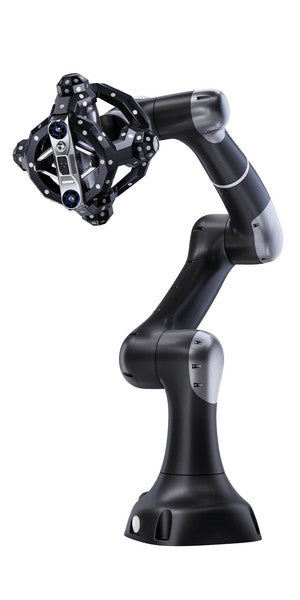

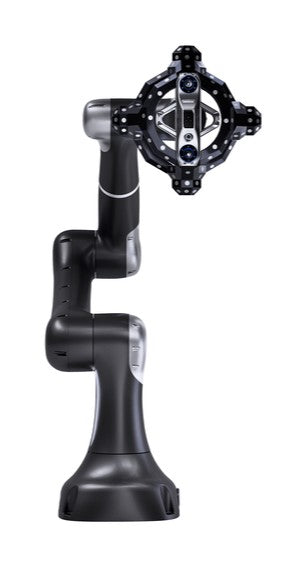

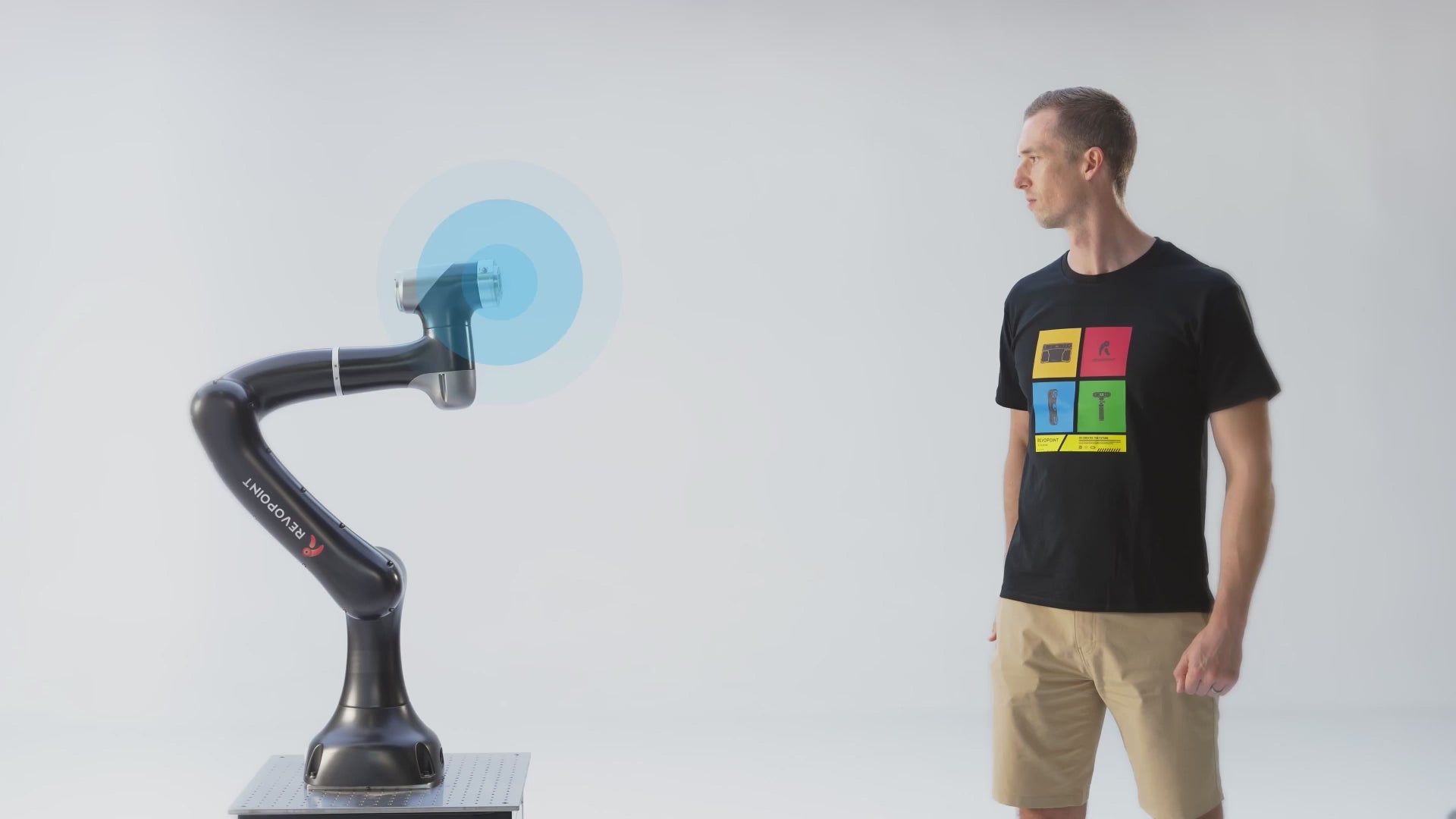

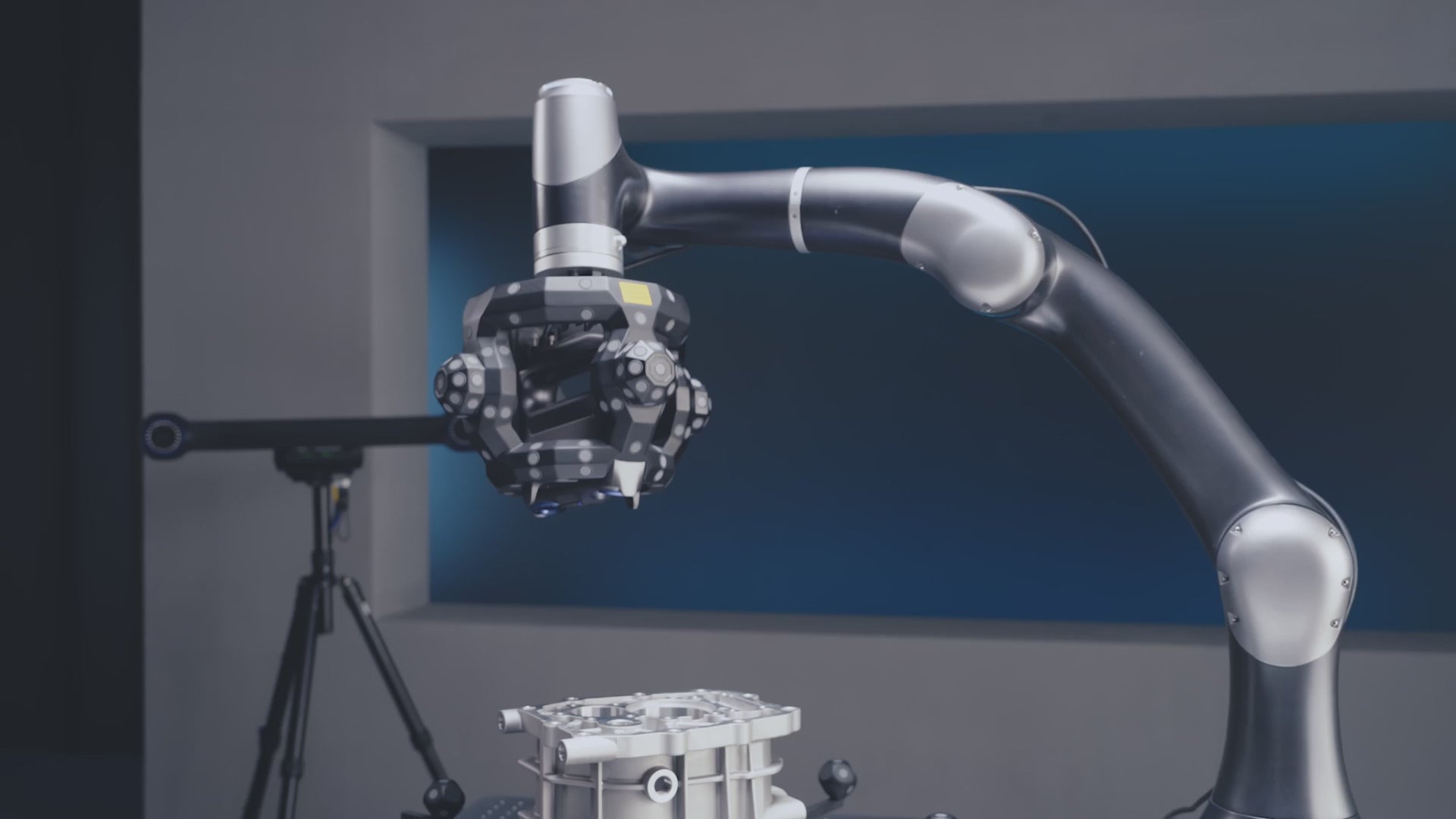

Automationen hanteras av Vbot 9, en sexaxlig cobot med 919 mm arbetsradie, maximal nyttolast på 5 kg och angiven repeterbarhet på ±0,03 mm. Kombinationen gör det möjligt att skapa definierade skanningssekvenser som kan återanvändas för exempelvis batchskanning, produktionskontroll och första artikelinspektion (FAI).

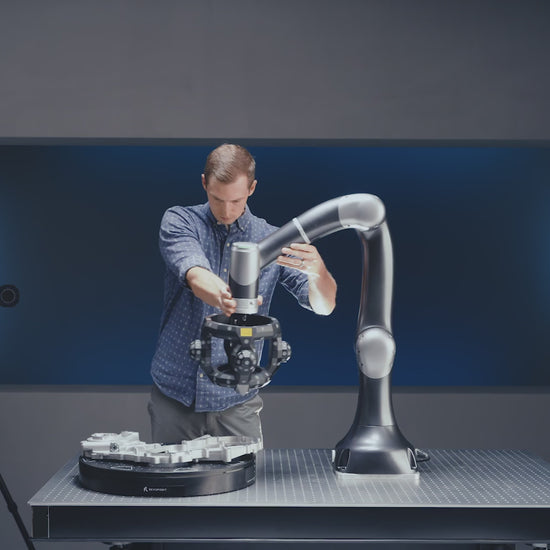

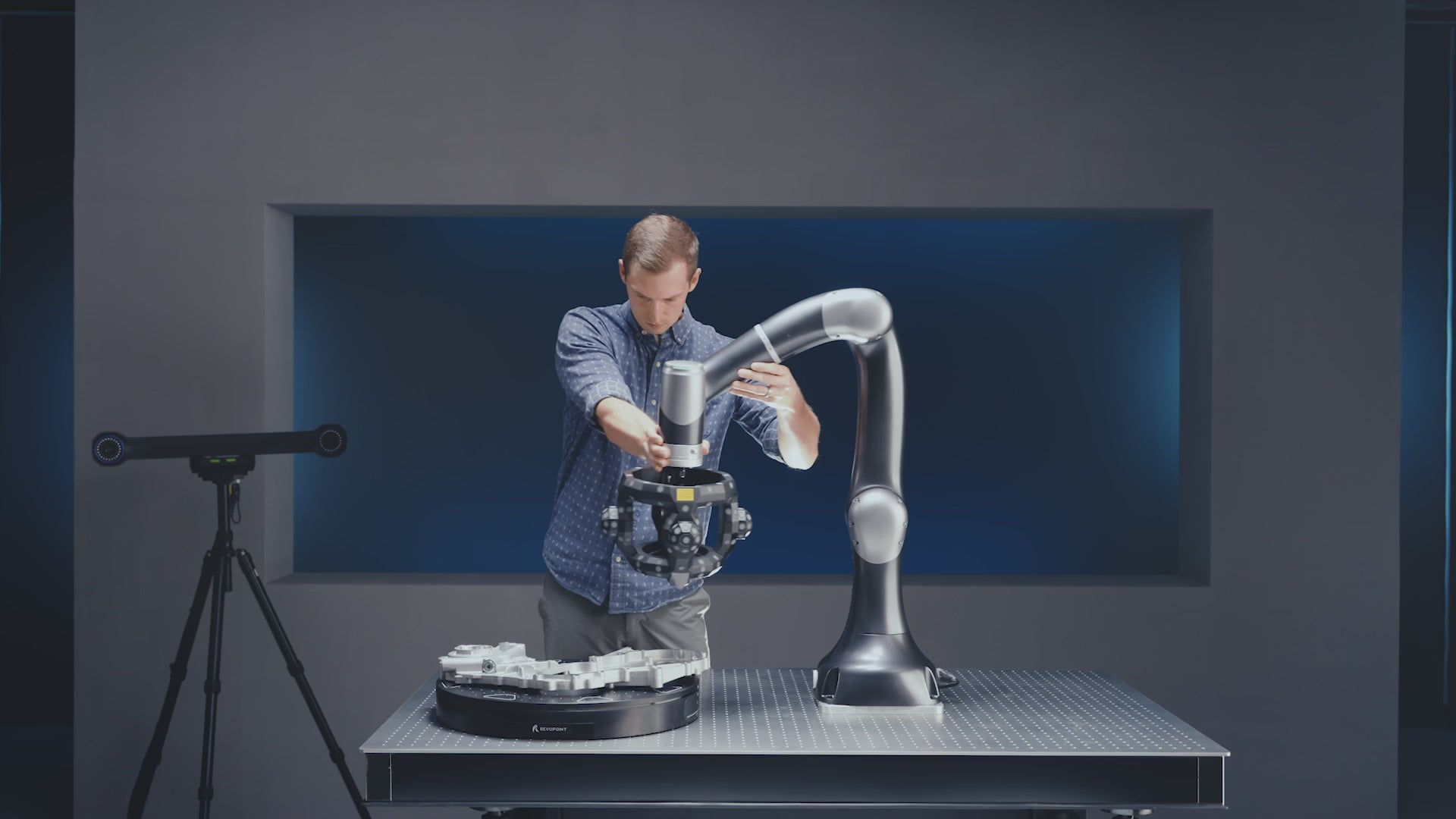

För programmering och arbetsflöden stöder Metrohub Drag-to-Teach, CAD-to-Path och Vision-to-Path. Operatören kan därmed skapa robotbanor genom manuell guidning eller utifrån CAD- och visionsdata, vilket minskar behovet av traditionell robotprogrammering vid implementering och förändringar i mätprocessen.

Metrohub integreras med Revopoints mjukvaruekosystem. Revo Measure används för bland annat dimensionskontroll, CAD-jämförelser, GD&T och analys av insamlade mätdata, medan Revo Design kan användas för fortsatt bearbetning inom reverse engineering och konstruktion. Revo Robot Automation Software hanterar det automatiserade arbetsflödet mellan skanner och robot.

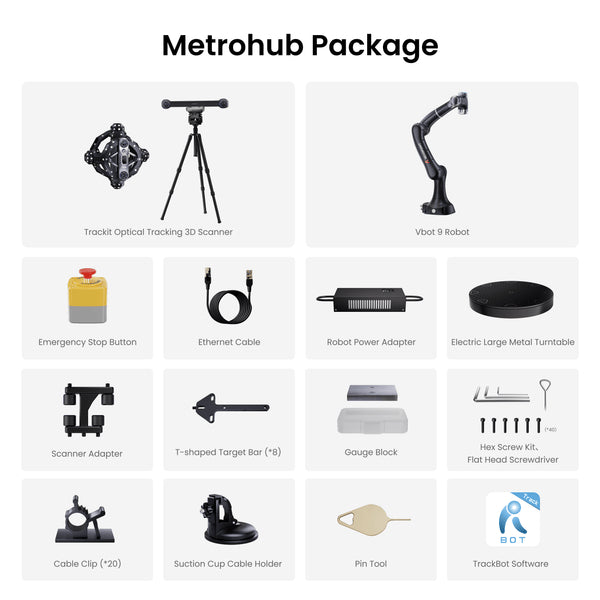

Systemet levereras som en sammanhängande lösning med Trackit-skanner, Vbot 9, elektriskt roterande bord, robotadapter, nödstopp, referensstänger och kalibreringsutrustning. Det gör Metrohub särskilt intressant för företag som vill gå från manuell 3D-skanning till ett mer standardiserat, repeterbart och automatiserat mätflöde.
