Fiberlogy Matte PETG 1.75 mm – Matt & Slitstark

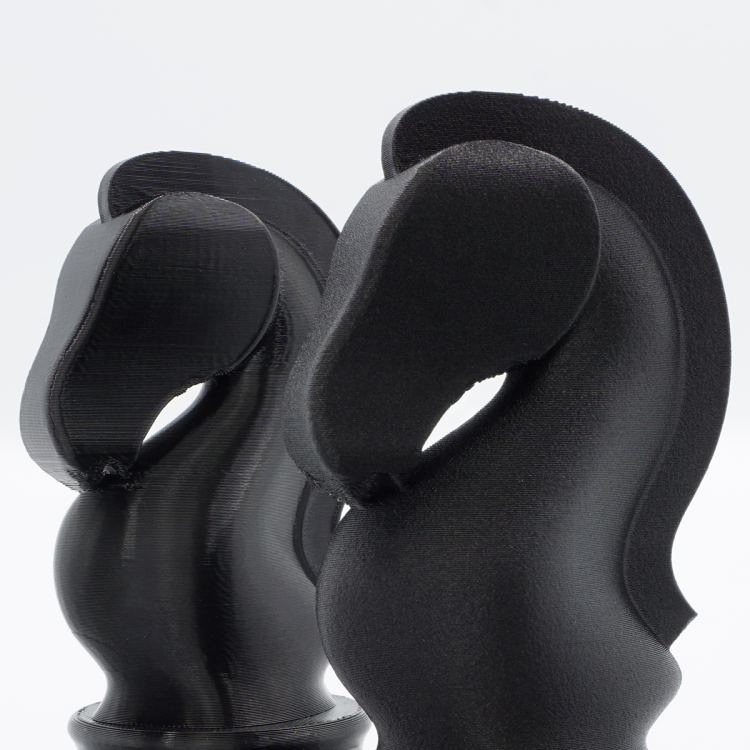

Fiberlogy Matte PETG Filament 1.75 mm – 0.85 kg är ett tekniskt avancerat PETG-filament som kombinerar PETG:s styrka och kemiska resistens med en elegant matt finish som effektivt döljer lagerlinjer. Resultatet är 3D-utskrifter med både hög mekanisk prestanda och ett professionellt, modernt utseende.

Den matta ytan ger modeller ett mer exklusivt och homogent uttryck samtidigt som materialet behåller PETG:s naturliga slagtålighet och väderbeständighet. Jämfört med matta PLA-varianter erbjuder Matte PETG betydligt högre hållfasthet, bättre temperaturtålighet och ökad långsiktig hållbarhet, vilket gör det lämpligt för både funktionella och visuellt krävande applikationer.

Materialet är enkelt att arbeta med och kräver ingen sluten byggkammare, men för optimal lagerbindning och maximal styrka rekommenderas utskriftstemperaturer i det högre intervallet, särskilt vid höga hastigheter på moderna FDM-skrivare. Korrekt justerade perimeter- och infill-inställningar bidrar till förbättrad strukturell integritet och estetiskt resultat.

Fiberlogy Matte PETG 1.75 mm – 0.85 kg lämpar sig för designprojekt, dekorativa objekt, prototyper och funktionella komponenter där både styrka och utseende är avgörande. Det är ett utmärkt val för användare som vill kombinera slitstarkt PETG-filament för 3D-skrivare med en sofistikerad matt premiumfinish.

Inklusive moms Frakt beräknas i kassan.

Teknisk specifikation

Teknisk specifikation:
– Produkttyp: Matte PETG (PET-G)
– Filamentdiameter: 1.75 mm
– Nettovikt: 0.85 kg
– Rekommenderad utskriftstemperatur: 250–270°C
– Rekommenderad bäddtemperatur: 90°C
– Rekommenderad byggyta: Smooth PEI + adhesive; Textured PEI; Glass + adhesive
– Rekommenderad torkning: 60°C / 4 h
– Enclosure: Ej nödvändig
– Kylfläkt: 0–25%
– Densitet: 1.29 g/cm³
– Tensile Strength @ Yield: 44 MPa (ISO 527)
– Elongation @ Yield: 7% (ISO 527)
– Flexural Strength: 45 MPa (ISO 178)
– Izod Impact Strength (Unnotched) @ 23°C: 2 kJ/m² (ISO 180)
– Heat Distortion Temperature @ 0.45 MPa: 68°C (ISO 75)
– Heat Distortion Temperature @ 1.8 MPa: 62°C (ISO 75)
– Vicat Softening Temperature: 78°C (ISO 306)
– Glass Transition Temperature: 80°C (DSC)

Tillverkare:
Fiberlab S.A.
Brzezie 387
32-014 Brzezie
Poland
support@fiberlogy.com

EU-ansvarig person:
Fiberlab S.A.
Brzezie 387
32-014 Brzezie
Poland
support@fiberlogy.com

Leveransinformation

Leveranstid & tillgänglighet

Detta är en beställningsvara med en beräknad leveranstid på cirka 7 arbetsdagar. Leveranstiden kan variera beroende på tillverkare och aktuell tillgång.

Vid behov av en mer exakt leveranstid (ETA) eller om du har frågor kring produkten är du välkommen att kontakta oss på info@3dshoppen.se
