Introduktion

Har delar av din 3D-utskrift plötsligt förskjutits åt sidan? Då har du troligen drabbats av Layer Shift, eller lagerförskjutning.

Problemet uppstår när skrivaren tappar sin position under utskriften. Resultatet blir att ett eller flera lager hamnar fel i sidled, vilket kan göra modellen skev eller helt oanvändbar.

Layer Shift beror ofta på mekaniska problem, för hög utskriftshastighet eller att skrivhuvudet stöter i modellen. I den här guiden går vi igenom de vanligaste orsakerna och visar hur du felsöker problemet steg för steg.

📖 Innehåll i guiden

• Vad Layer Shift är
• Hur Layer Shift ser ut
• De vanligaste orsakerna
• Så löser du Layer Shift steg för steg
• Checklista för felsökning
• Vanliga frågor om Layer Shift

Snabbt svar

Om lagren på din 3D-utskrift plötsligt förskjuts i sidled beror det oftast på någon av följande orsaker:

Börja med remmarna och kontrollera att skrivarens X- och Y-axlar kan röra sig fritt. Om allt ser bra ut kan du därefter testa en lägre utskriftshastighet.

Vad är Layer Shift?

Layer Shift innebär att skrivaren tappar sin korrekta position under en utskrift. När nästa lager skrivs ut hamnar det därför förskjutet i förhållande till lagren under.

Till skillnad från exempelvis warping eller problem med första lagret sitter modellen ofta fortfarande fast på byggplattan. Det är istället själva lagren som har flyttats i X- eller Y-led.

En mindre förskjutning kan ge ett synligt steg i modellen, medan ett större Layer Shift ofta förstör hela utskriften.

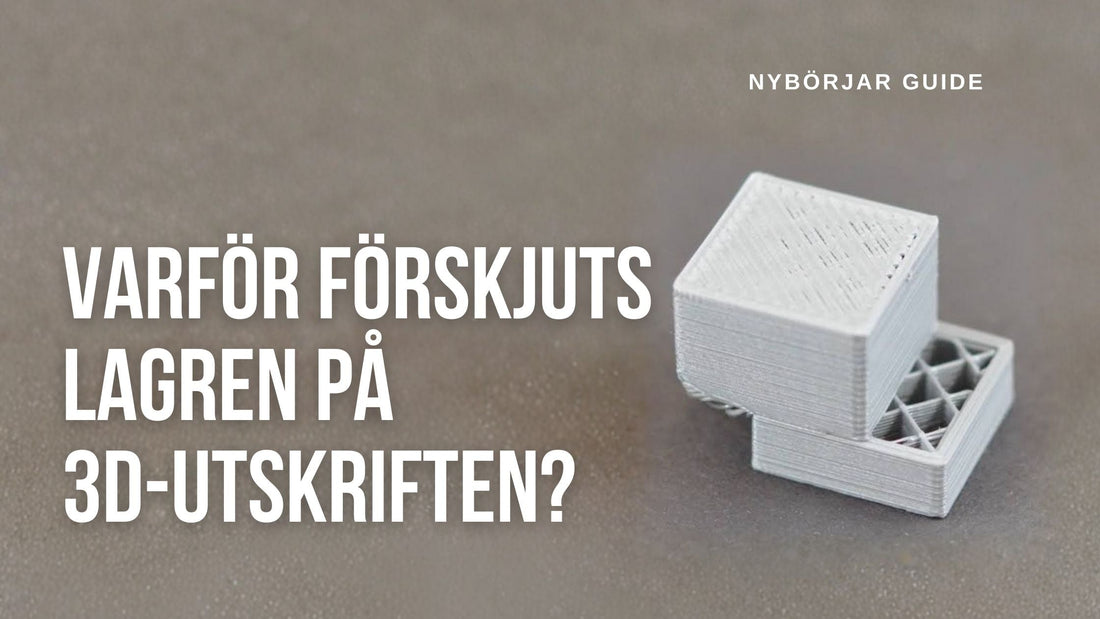

Hur ser Layer Shift ut?

Vanliga tecken är:

• Ett eller flera lager har förskjutits åt sidan
• Ett tydligt "steg" syns i modellen
• Resten av utskriften fortsätter på fel position
• Förskjutningen sker plötsligt under utskriften
• Problemet kan återkomma på ungefär samma höjd

Om hela modellen istället börjar böja sig upp från byggplattan handlar det troligare om warping än Layer Shift.



De vanligaste orsakerna till Layer Shift

Lösa remmar

Lösa remmar är en vanlig orsak till Layer Shift. Om en rem inte har rätt spänning kan den hoppa över tänder när skrivaren gör snabba rörelser.

Kontrollera att remmarna på X- och Y-axeln sitter ordentligt och inte känns onormalt lösa. De ska vara spända, men inte så hårt att rörelsen blir trög.

För hög utskriftshastighet

Om skrivaren kör snabbare än mekaniken klarar av kan motorerna tappa steg. När det händer förlorar skrivaren sin position och efterföljande lager hamnar fel.

Om problemet uppstår vid snabba utskrifter kan du testa att sänka utskrifts- och förflyttningshastigheten.

Skrivhuvudet träffar modellen

Ibland kan munstycket slå i en del av modellen under en förflyttning. Det kan göra att motorn tappar steg och orsaka en plötslig lagerförskjutning.

Kontrollera att modellen inte har börjat böja sig uppåt och att munstycket kan röra sig fritt över utskriften.

I vissa fall kan Z-hop hjälpa genom att lyfta munstycket något under förflyttningar.

Något hindrar X- eller Y-axeln

Skrivarens rörelser måste kunna ske fritt längs hela X- och Y-axeln.

Kablar, filamentrester eller andra föremål kan ibland hamna i vägen. Kontrollera därför att ingenting begränsar rörelsen och att axlarna löper jämnt.

Lösa remhjul eller skruvar

Även om remmarna har rätt spänning kan ett löst remhjul orsaka Layer Shift.

Kontrollera att remhjul och skruvar sitter ordentligt. Om ett remhjul kan röra sig på motoraxeln kan skrivaren tappa sin position under utskriften.

💬 Från verkstaden på 3DShoppen

När vi felsöker Layer Shift börjar vi med det mekaniska innan vi ändrar inställningar i slicern.

Kontrollera att remmarna sitter rätt, att X- och Y-axeln rör sig fritt och att ingenting kan komma i vägen för skrivhuvudet. Om allt mekaniskt ser bra ut går vi vidare och testar lägre hastigheter.

Så löser du Layer Shift – steg för steg

1. Kontrollera remmarna

Börja med att kontrollera remmarna på X- och Y-axeln. De ska ha tillräcklig spänning för att inte kunna hoppa över tänder, men ska inte vara överdrivet hårt spända.

Kontrollera samtidigt att remmarna inte är skadade eller slitna.

2. Kontrollera att axlarna rör sig fritt

Med skrivaren avstängd kan du försiktigt kontrollera att de rörliga delarna löper jämnt.

Om något kärvar eller tar emot behöver orsaken åtgärdas innan du gör en ny testutskrift.

3. Kontrollera remhjul och skruvar

Kontrollera att remhjulen sitter fast ordentligt på motoraxlarna och att relevanta skruvar inte har lossnat.

Ett litet glapp kan räcka för att orsaka en tydlig förskjutning i utskriften.

4. Sänk hastigheten

Om mekaniken ser bra ut kan du testa att sänka utskrifts- och förflyttningshastigheten.

Gör en mindre testutskrift och se om problemet försvinner innan du börjar ändra fler inställningar.

5. Kontrollera att munstycket inte träffar modellen

Titta på utskriften medan skrivaren arbetar. Om munstycket slår i modellen kan du behöva undersöka varför modellen sticker upp eller testa Z-hop i slicern.

📋 Checklista

Om du fortfarande får Layer Shift, kontrollera:

• ✅ Att X- och Y-remmarna har rätt spänning.
• ✅ Att axlarna kan röra sig fritt.
• ✅ Att remhjul och skruvar sitter fast.
• ✅ Att inga kablar eller föremål är i vägen.
• ✅ Att utskrifts- och förflyttningshastigheten inte är för hög.
• ✅ Att munstycket inte träffar modellen.

Ändra en sak i taget och gör en mindre testutskrift efter varje justering. Då blir det enklare att hitta vad som faktiskt orsakar problemet.

Vanliga frågor om Layer Shift

Vad orsakar Layer Shift?

Layer Shift uppstår när skrivaren tappar sin position under utskriften. Vanliga orsaker är lösa remmar, för hög hastighet, lösa remhjul eller att något hindrar skrivarens rörelser.

Problemet kan också uppstå om munstycket träffar modellen och gör att motorn tappar steg.

Hur vet jag om jag har Layer Shift?

Det tydligaste tecknet är att ett eller flera lager plötsligt har förskjutits åt sidan medan resten av utskriften fortsätter från den nya positionen.

Det skapar ofta ett tydligt steg i modellen.

Kan för hög hastighet orsaka Layer Shift?

Ja. Om skrivaren försöker röra sig snabbare än mekaniken klarar kan motorerna tappa steg.

Om du misstänker att hastigheten är problemet kan du testa att sänka utskrifts- och förflyttningshastigheten och göra en ny testutskrift.

Kan lösa remmar orsaka Layer Shift?

Ja. Om en rem är för lös kan den hoppa över tänder vid snabba rörelser, vilket gör att skrivaren tappar sin position.

Kontrollera därför både remspänningen och att remhjulen sitter ordentligt.

Kan Z-hop hjälpa mot Layer Shift?

I vissa fall.

Om Layer Shift uppstår för att munstycket träffar modellen kan Z-hop hjälpa genom att lyfta munstycket något under förflyttningar.

Det är däremot bättre att först kontrollera varför munstycket träffar modellen, eftersom det kan finnas ett annat problem bakom.

Slutsats

Layer Shift kan förstöra en annars lyckad 3D-utskrift på bara några sekunder, men orsaken går ofta att hitta med några enkla kontroller.

Börja med att kontrollera remmarna, remhjulen och att X- och Y-axeln kan röra sig fritt. Om allt mekaniskt ser bra ut kan du gå vidare och testa en lägre utskrifts- och förflyttningshastighet.

Kontrollera också att munstycket inte träffar modellen under utskriften. Genom att ändra en sak i taget blir det betydligt enklare att hitta orsaken och undvika att problemet återkommer.
